실시간 음향방출(AE) 분석 시스템

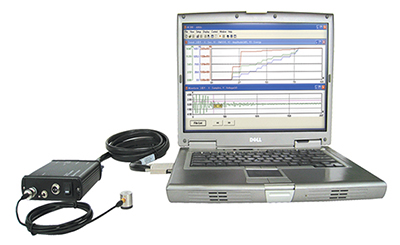

AE-300
AE-300은 고체의 변형 혹은 파괴가 발생할 때 발생하는 고주파의 Acoustic Emission 신호(AE, 탄성파)를 저장하고 신호적인 특성을 분석하기 위한 프로그램입니다. 프로그램은 고주파의 신호를 저장하기 위하여 Threshold를 넘는 신호를 감시 저장하고 실시간으로 AE feature의 분포, 경향, 누적을 확인하며 Overlay 기능을 통한 발생한 AE Hit에 대한 상관 관계를 확인할 수 있습니다. 발생한 시간 데이터에 대해서는 주파수 분석을 통하여 입력신호의 주기적인 특성을 확인할 수 있습니다.
AE-300은 계측의 용의성을 위하여 사용자가 작업 상태를 파악하도록 AE 발생 상황 및 시스템의 상태 같은 기본 환경과 시스템의 균열, 누설 감시하는 응용환경을 제공하고 외적 신호 요인을 제거하는 기록 편집을 제공합니다. 또한, 전치증폭기의 동작상태를 감시하는 기능이 포함되어 있습니다.
AE-300은 사용자가 작업명을 가지고 지정한 경로에 입력된 신호의 Raw 신호와 AE feature 신호를 저장하고 저장된 데이터를 Txt, CSV 파일로 변환 가능합니다. 그리고 사용자 환경을 고려하여 수집된 데이터의 상황을 List 구조의 데이터 관리를 수행하는 UI를 제공하고, 분석된 정보의 파일변환, 보고서 기능을 제공합니다.
| 채널설정 | 샘플링 주파수 | 데이터 수집 장치의 사양에 따라 다름 |
| 저장 길이 | 저장되는 Raw 파일의 데이터 수를 나타내며 2048, 4096, 8192의 크기를 가짐 | |
| 증폭 비 | 설치된 프리 앰프의 증폭 크기를 지정하며 0/20/40 dB의 값으로 구성됨 | |
| AE 설정 | Threshold | AE 신호를 판단하는 경계값, Pre-trigger의 크기, Threshold type을 지정함 |
| AE 제한 | 대상 구조체의 파괴로 인한 외부의 지속적인 상황을 방지하기 위하여 진폭을 기반으로 실험 종료를 설정함 | |
| AE 필터 | 분석된 AE feature를 통한 데이터 관리 | |
| AE 분석 | AE 분석을 수행하기 위한 설정으로 us 단위의 시간 크기를 설정하며 설정 기준은 NDT.6을 기반으로 함 | |
| 환경설정 | 외부신호 설정 | AE 시스템에 연관되는 외부 신호의 기준 지정, scaling 조정, 데이터 관리 |
| 시스템 감시 | 데이터 계측을 수행할 경우 시스템의 상황의 메모리/CPU 부하, 가용공간을 관리 | |
| 신호 감시 | AE feature의 분석 결과를 통한 시스템의 AE feature 감시, 주파수 특성, 누설, 균열을 관리 | |
| 전치증폭기 감시 | 전치증폭기의 정상 작동 상태를 테스트하는 기준 설정 | |
| 오디오 설정 | AE 신호를 청각적으로 확인하기 위한 변조 환경 설정 |
AE Hit가 발생하는 시점에 저장된 Raw 데이터를 V 단위로 신호의 입력 상태를 확인하며 저장된 Raw 데이터의 list 정보를 이용하여 신호의 감쇠경향과 주파수 특성을 판단한다. 주파수 특성은 활성화된 데이터의 주파수분석을 그래프로 표시한다. 감쇠 경향을 순차적으로 확인하기 위하여 방향버튼을 통하여 데이터 변경 기능이 제공되며 주파수 결과 또한 채널정보를 공유하므로 같이 변경된다.
Y축의 분석 항목은 3개까지 겹쳐서 확인이 가능하고 각 항목은 색깔로 구분합니다. Hit 정보가 연속적으로 발생할 경우 평균, 최대, 최소, 합의 설정된 대표값으로 표시됩니다. 분석을 수행하는 AE feature 항목은 다음과 같습니다.
| AE 변수 | Amplitude | Hit | RMS |
| Duration | Rising Time | Energy | |
| Count | Rising Count | Energy Count | |
| 주기 변수 | Average Frequency | Reverberation Frequency | Initiation Frequency |
| 주파수변수 | Frequency Centroid | Peak Frequency | Partial Power |
특정 재질로 구성된 실험시편에 지속적인 하중을 인가하여 발생되는 AE 신호의 경향을 하중, 온도와 같은 외적 신호 환경과 함께 분석하는 시스템
발전소 배관의 내부, 외부에서 발생한 AE 신호를 감시하고 경고, 주의 여부를 확인하여 시스템의 안정성을 감시하고 누설의 발생 위치를 분석하는 시스템
